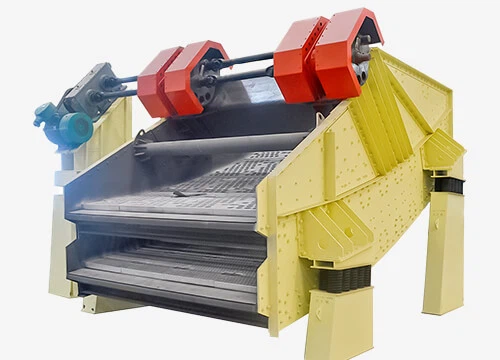

Il vaglio vibrante Banana è composto principalmente da scatola vaglio, schermo, eccitatore di vibrazioni, molla smorzante e telaio inferiore del sedile. Il vaglio vibrante Banana è costituito da un motore e da un eccitatore di vibrazioni come fonte di vibrazione, l'eccitatore di vibrazioni è principalmente costituito dall'albero eccentrico, dalla puleggia, dal cuscinetto e dalla sede del cuscinetto, l'eccitatore di vibrazioni è installato sulla piastra laterale della scatola del vaglio e dal motore tramite cinghia trapezoidale o collegamento morbido ed è collegato insieme, il motore guida la rotazione dell'albero eccentrico, genera forza centrifuga, scatola del setaccio a vibrazione forzata.

La traiettoria del movimento del vaglio vibrante Banana è ellittica e la superficie dello schermo ha un ampio angolo di inclinazione (20 gradi). Il materiale dall'estremità di alimentazione cade nello schermo sotto l'azione della forza di vibrazione, avanza rapidamente, si allenta attraverso lo schermo e completa l'operazione di vagliatura.

Il vaglio vibrante Banana è un tipo di vaglio di grandi e medie dimensioni- con grande capacità di vagliatura, adatto per la sinterizzazione, carbone, calcare, ghiaia, ghiaia, minerali metallici o non-metallici e altri materiali, ampiamente utilizzato nella metallurgia, nel carbone, nei materiali da costruzione, nei materiali refrattari e in altri settori.

Il vaglio vibrante Banana è collegato dalla prima parte di diverse sezioni della piastra del vaglio con diversi angoli di immersione e la sezione verticale della superficie del vaglio ha la forma di una banana. Ha le caratteristiche di efficienza estremamente elevata e capacità di elaborazione 1,5-2 volte superiore rispetto al tradizionale vaglio di classificazione dello schermo.

Come funziona il vaglio vibrante Banana?

Il vaglio vibrante Banana adotta un piano di vagliatura multi-pendenza, che ha un'elevata capacità di movimentazione ed un'elevata efficienza di vagliatura.

Il vaglio vibrante Banana è costituito da diverse sezioni del piano vaglio e l'angolo di inclinazione del piano vaglio diminuisce gradualmente dall'estremità di alimentazione all'estremità di scarico.

Durante l'operazione del vaglio vibrante Banana, la superficie dello schermo finale di alimentazione a causa dell'angolo più ampio, il materiale nella superficie dello schermo con una grande accelerazione rapidamente in avanti e una rapida stratificazione, i materiali più piccoli dei fori dello schermo sono in pieno contatto con la superficie dello schermo e levigano attraverso lo schermo.

L'angolo della superficie dello schermo all'estremità di scarico è delicato e la velocità di movimento del materiale rallenta gradualmente, consentendo ai materiali rimanenti più piccoli del foro dello schermo di passare attraverso lo schermo, migliorando notevolmente l'efficienza di vagliatura.

Il vaglio vibrante Banana può soddisfare requisiti applicativi specifici modificando l'angolo di inclinazione del piano del vaglio multi-pendenza. L'angolo del piano vagliante multi-pendenza determina la velocità di scorrimento del materiale sul piano vagliante e la capacità di movimentazione del vaglio vibrante Banana.

Vaglio vibrante BananaDettagli

Dispositivo di guida

Il motore fa ruotare l'eccitatore di vibrazioni attraverso la puleggia piccola, la cinghia trapezoidale, la puleggia grande e la sede del cuscinetto terminale, determinando così un movimento lineare della macchina vaglio. La frequenza del vaglio vibrante Banana può essere facilmente regolata sostituendo la puleggia del motore, in modo da adattarsi alle operazioni di classificazione, disidratazione e demediazione dei materiali in diverse condizioni di lavoro. Questo metodo di trasmissione presenta una coppia di trasmissione elevata, un buon effetto di trasmissione, una lunga durata e può garantire un funzionamento continuo e affidabile a lungo-termine.

Eccitatore di vibrazioni

L'eccitatore di vibrazioni adotta l'eccitatore di vibrazioni di tipo scatola lubrificata a olio sottile ad alta-efficienza-della serie ZYQX-che è stato sviluppato e prodotto in modo indipendente da noi stessi. È dotato di cuscinetti speciali SKF importati per macchinari vibranti a grande gioco. La speciale struttura di tenuta appositamente progettata dell'estremità dell'albero può garantire che polvere o altri corpi estranei non possano entrare all'interno dell'eccitatore di vibrazioni. La coppia eccentrica della ruota eccentrica dell'eccitatore di vibrazioni è regolabile per soddisfare i diversi requisiti di ampiezza dell'attrezzatura per i materiali.

Trave base dell'eccitatore di vibrazioni

La trave del vaglio vibrante Banana è una struttura cava rettangolare con elevata rigidità e peso leggero ed elimina completamente le giunzioni in direzione verticale. Questo design strutturale ha un elevato fattore di sicurezza ed è adatto a condizioni di lavoro complesse. La trave di base dell'eccitatore di vibrazioni svolge un ruolo fondamentale nel funzionamento del vaglio vibrante Banana. Adotta un design a sezione trasversale-a forma di scatola-ed è dotato di piastre rinforzate, ad alta rigidità e leggere. Il design speciale della flangia rinforzata può migliorare efficacemente la resistenza del vaglio vibrante Banana.

Corpo dello schermo

La piastra laterale del telaio è realizzata in lamiera di acciaio strutturale a bassa lega e ad alta resistenza di alta qualità. La macchina da taglio laser ad alta precisione viene utilizzata per completare l'alimentazione e la foratura dell'intera lamiera d'acciaio in una sola volta, senza giunzioni, e l'aspetto è liscio e bello. Nell'area in cui la forza della piastra laterale è elevata, la piastra di rinforzo, la piastra di protezione e l'acciaio angolare di rinforzo sono ragionevolmente disposti per aumentare efficacemente la resistenza della piastra laterale, in modo che il carico della piastra laterale sia distribuito uniformemente, in modo da prevenire la deformazione elastica.

Piastra dello schermo

La piastra dello schermo è realizzata con tecnologia avanzata straniera, design modulare, alto grado di universalità e la piastra dello schermo può essere completamente intercambiabile tra diversi modelli. È fissato tramite fessura in poliuretano, facile da installare e smontare. I due lati della piastra dello schermo sono montati con barra laterale in poliuretano e cuneo in poliuretano, che può fissare la piastra dello schermo, impedire efficacemente al materiale di indossare la piastra laterale della macchina dello schermo e prolungare la durata del telaio dello schermo.

Dispositivo di smorzamento

Schermo che utilizza l'assorbimento degli urti della molla di compressione a spirale cilindrica in acciaio, utilizzando parametri di progettazione speciali, grande capacità portante, lunga durata, eccellente effetto di assorbimento degli urti.

Vaglio vibrante BananaCaratteristiche

01/ Elevata resistenza e buona rigidità

La trave principale dell'eccitatrice e la trave del telaio dello schermo adottano la struttura a trave scatolare. Le nervature interne di rinforzo migliorano la rigidità e la resistenza dello schermo e riducono il peso della macchina, migliorando così l'efficienza e riducendo il consumo energetico.

02/ Eccitatore ad alte prestazioni

Il blocco eccentrico dell'eccentrico è disposto all'esterno della scatola dell'eccitatore, in modo che l'ampiezza possa essere regolata modificando l'impostazione del contrappeso, garantendo un funzionamento ad alte prestazioni del vaglio vibrante Banana.

03/ Massima durata

La combinazione della scatola del vaglio con una forte resistenza all'usura e un basso stress garantisce l'affidabilità del funzionamento del vaglio vibrante Banana e prolunga notevolmente la durata dell'attrezzatura.

04/ Manutenzione facile

I vibrovagli Banana sono progettati con componenti modulari per facilitare la sostituzione rapida e tempestiva delle parti, riducendo i tempi di fermo macchina e i costi di manutenzione.

05/ È disponibile una varietà di piastre per schermi (opzione Varietà di piastre per schermi)

Le piastre del vaglio vibrante Banana sono disponibili in una varietà di materiali, come filo intrecciato/cuneato, pannelli modulari in poliuretano e pannelli modulari in gomma, per soddisfare le esigenze di vagliatura dei diversi clienti.

Vaglio vibrante BananaScarica la brochure

Applicazione e processo del vaglio vibrante Banana

Processi:

Screening di disidratazione

Vagliatura fine ad umido

Screening secondario

Classificazione a secco

Rimozione fine/Defangazione

Screening terziario

Screening umido

Screening delle dimissioni

Materiale:

Carbone

Rame

Sabbia

Coke

Bauxite

Ghiaia

Ganga di carbone

Terra rara

Scisto

Lignite

Gesso

Scorie

Oro

Diamante

Impianti di produzione

Un prodotto meccanico di alta qualità deve avere un'eccellente attrezzatura utensile. Al fine di garantirne l'accuratezza e soddisfare le esigenze di grandi ordini. Henan Excellent Machinery Co., Ltd possiede 140 set di attrezzature professionali, tra cui un centro di lavorazione a portale a cinque assi, un centro di lavoro per alesatura e fresatura CNC, un centro di lavoro verticale, un centro di lavoro CNC verticale, un centro di lavoro a portale, una macchina da taglio laser, una macchina da taglio laser per tubi, una stazione di lavoro robotizzata per saldatura, un tornio allungato, un centro di lavoro orizzontale CNC, ecc. Attrezzature avanzate di lavorazione e produzione, tra cui sala di spruzzatura ambientale e trattamento termico attrezzature e trattamenti termici superficiali ultra grandi.

Centro di lavorazione-gantry a cinque assi-

Centro di lavoro verticale CNC

Centro di lavoro per alesatura e fresatura CNC

Centro di lavoro verticale

Macchina per il taglio laser dei tubi

Stazione di lavoro del robot di saldatura

Controllo di qualità rigoroso

Allo stato attuale, EXCT ha superato completamente la certificazione del sistema di qualità internazionale ISO9001-2008, un sistema di qualità completo garantisce che dallo sviluppo e progettazione del prodotto, produzione, approvvigionamento e fornitura fino al processo di vendita e assistenza sia stato effettuato un controllo di qualità efficace.

EXCT dispone di un team di ispezione rigoroso e qualificato per garantire il successo del controllo di qualità del prodotto. Il reparto di controllo qualità dispone di un rigoroso processo di test che attraversa le fasi di approvvigionamento, produzione e installazione delle materie prime per garantire che ogni apparecchiatura consegnata ai clienti sia qualificata.

Ispezione della qualità del cliente

Controllo qualità-di terze parti

Controllo qualità-di terze parti

Auto-ispezione

Auto-ispezione

Auto-ispezione

Auto-ispezione

Vaglio vibrante BananaCasi

Specifiche Tecniche Generali

I vagli vibranti EXCT Banana sono personalizzati per ciascun materiale applicativo per fornire la migliore configurazione e soddisfare tutte le vostre esigenze. Per ulteriori configurazioni contattare i nostri ingegneri tecnici.

Modello	Strati	Specifiche dello schermo W×L(m)	Area dello schermo (㎡)	Dimensioni di alimentazione (mm)	Capacità di gestione (t/h)	Energia (Kw)
BMVS 1861	1	1.8×6.1	10.98	Meno o uguale a 400	50-100	22 kW
BMVS2461	1	2.4×6.1	14.64	Meno o uguale a 400	150-280	30Kw
BMVS2473	1	2.4×7.3	17.52	Meno o uguale a 400	150-300	30Kw
BMVS 3061	1	3.0×6.1	18.3	Meno o uguale a 400	180-330	37Kw
BMVS 3073	1	3.0×7.3	21.9	Meno o uguale a 400	240-380	37Kw
BMVS 3661	1	3.6×6.1	21.96	Meno o uguale a 400	240-400	37Kw
BMVS 3673	1	3.6×7.3	26.28	Meno o uguale a 400	290-480	45 Kw
BMVS2461	2	2.4×6.1	29.28	Schermo superiore: inferiore o uguale a 400 Schermo inferiore: inferiore o uguale a 150	180-520	37Kw
BMVS 3061	2	3.0×6.1	36.6	Schermo superiore: inferiore o uguale a 400 Schermo inferiore: inferiore o uguale a 150	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	Schermo superiore: inferiore o uguale a 400 Schermo inferiore: inferiore o uguale a 150	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	Schermo superiore: inferiore o uguale a 400 Schermo inferiore: inferiore o uguale a 150	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	Schermo superiore: inferiore o uguale a 400 Schermo inferiore: inferiore o uguale a 150	350-1200	75Kw

Istruzioni per la selezione

1.Quale materiale da sottoporre a screening: ______

2. Capacità di movimentazione: ______ t/h

3. Densità del materiale: ______t/m3

4.Massimo. granulometria del materiale in alimentazione: ______mm

5.Numero livello: ______

6. Dimensione della maglia di ogni strato: ______ mm

7. Percentuale di distribuzione delle particelle: ______
per favore controlla il seguente esempio per aiutarti a capirlo:
Se il numero degli strati è due, la dimensione delle maglie di ogni strato è 50 mm e 25 mm, quindi dopo la vagliatura del materiale si otterranno tre diverse dimensioni di materiali:

Materiale grosso Maggiore o uguale a 50 mm; 25 mm Inferiore o uguale al materiale medio < 50 mm; Piccolo materiale<25mm.

Vogliamo confermare le seguenti informazioni:
a.La percentuale di materiale di grandi dimensioni nell'intero materiale:______%;
b.La percentuale del materiale intermedio nell'intero materiale:______%;
c.La percentuale di materiale piccolo nell'intero materiale:______%;

8.Quale attrezzatura viene utilizzata per alimentare il materiale nel vaglio vibrante Banana: ______

9.Quale attrezzatura viene utilizzata per scaricare il materiale dal vaglio vibrante Banana: ______

10. Alimentazione elettrica di lavoro: ______V ______HZ

11.Il Vibrovaglio Banana funziona da solo o con altre attrezzature per formare un sistema? Se stai formando un sistema, hai un progetto preliminare o uno schizzo-disegnato a mano? In caso affermativo, inviarlo al nostro ingegnere per riferimento.
