Lo schermo a banana è chiamato schermo multi-angolo o schermo multi-inclinazione, adotta la tecnologia dello schermo a sezione multipla-a forma di banana-, ogni strato del ghiaione ha una produttività relativamente ampia, che può raggiungere una produttività speciale in un'area di screening relativamente piccola
Come funziona lo schermo a banana?
Lo schermo a banana adotta un piano di vagliatura multi-pendenza, che ha un'elevata capacità di movimentazione ed un'elevata efficienza di vagliatura.
Il vaglio a banana è costituito da diverse sezioni del piano vaglio e l'angolo di inclinazione del piano vaglio diminuisce gradualmente dall'estremità di alimentazione all'estremità di scarico.
Durante l'operazione dello schermo a banana, la superficie dello schermo finale di alimentazione a causa dell'angolo più ampio, il materiale nella superficie dello schermo con una grande accelerazione rapidamente in avanti e una rapida stratificazione, i materiali più piccoli dei fori dello schermo sono in pieno contatto con la superficie dello schermo e si uniformano attraverso lo schermo.
L'angolo della superficie dello schermo all'estremità di scarico è delicato e la velocità di movimento del materiale rallenta gradualmente, consentendo ai materiali rimanenti più piccoli del foro dello schermo di passare attraverso lo schermo, migliorando notevolmente l'efficienza di vagliatura.
Lo schermo a banana può soddisfare requisiti applicativi specifici modificando l'angolo di inclinazione del piano dello schermo a più-pendenze. L'angolo del piano vagliante multi-pendenza determina la velocità di scorrimento del materiale sul piano vagliante e la capacità di movimentazione del vaglio a banana.
Schermo a bananaDettagli
Dispositivo di guida
Il motore fa ruotare l'eccitatore di vibrazioni attraverso la puleggia piccola, la cinghia trapezoidale, la puleggia grande e la sede del cuscinetto terminale, determinando così un movimento lineare della macchina vaglio. La frequenza del vaglio a Banana può essere facilmente regolata sostituendo la puleggia del motore, in modo da adattarsi alle operazioni di classificazione e disidratazione e demediazione dei materiali nelle diverse condizioni di lavoro. Questo metodo di trasmissione presenta una coppia di trasmissione elevata, un buon effetto di trasmissione, una lunga durata e può garantire un funzionamento continuo e affidabile a lungo-termine.
Eccitatore di vibrazioni
L'eccitatore di vibrazioni adotta l'eccitatore di vibrazioni di tipo scatola lubrificata a olio sottile ad alta-efficienza-della serie ZYQX-che è stato sviluppato e prodotto in modo indipendente da noi stessi. È dotato di cuscinetti speciali SKF importati per macchinari vibranti a grande gioco. La speciale struttura di tenuta appositamente progettata dell'estremità dell'albero può garantire che polvere o altri corpi estranei non possano entrare all'interno dell'eccitatore di vibrazioni. La coppia eccentrica della ruota eccentrica dell'eccitatore di vibrazioni è regolabile per soddisfare i diversi requisiti di ampiezza dell'attrezzatura per i materiali.
Trave base dell'eccitatore di vibrazioni
La trave dello schermo a banana è una struttura cava rettangolare con elevata rigidità e leggerezza ed elimina completamente la giunzione in direzione verticale. Questo design strutturale ha un elevato fattore di sicurezza ed è adatto a condizioni di lavoro complesse. La trave di base dell'eccitatore di vibrazioni svolge un ruolo fondamentale nel funzionamento del vaglio a banana. Adotta un design a sezione trasversale-a forma di scatola-ed è dotato di piastre rinforzate, ad alta rigidità e leggere. Il design speciale della flangia rinforzata può migliorare efficacemente la resistenza dello schermo a banana.
Corpo dello schermo
La piastra laterale del telaio è realizzata in lamiera di acciaio strutturale a bassa lega e ad alta resistenza di alta qualità. La macchina da taglio laser ad alta precisione viene utilizzata per completare l'alimentazione e la foratura dell'intera lamiera d'acciaio in una sola volta, senza giunzioni, e l'aspetto è liscio e bello. Nell'area in cui la forza della piastra laterale è elevata, la piastra di rinforzo, la piastra di protezione e l'acciaio angolare di rinforzo sono ragionevolmente disposti per aumentare efficacemente la resistenza della piastra laterale, in modo che il carico della piastra laterale sia distribuito uniformemente, in modo da prevenire la deformazione elastica.
Piastra dello schermo
La piastra dello schermo è realizzata con tecnologia avanzata straniera, design modulare, alto grado di universalità e la piastra dello schermo può essere completamente intercambiabile tra diversi modelli. È fissato tramite fessura in poliuretano, facile da installare e smontare. I due lati della piastra dello schermo sono montati con barra laterale in poliuretano e cuneo in poliuretano, che può fissare la piastra dello schermo, impedire efficacemente al materiale di indossare la piastra laterale della macchina dello schermo e prolungare la durata del telaio dello schermo.
Dispositivo di smorzamento
Schermo che utilizza l'assorbimento degli urti della molla di compressione a spirale cilindrica in acciaio, utilizzando parametri di progettazione speciali, grande capacità portante, lunga durata, eccellente effetto di assorbimento degli urti.
Schermo a bananaCaratteristiche
01/ Elevata resistenza e buona rigidità
La trave principale dell'eccitatrice e la trave del telaio dello schermo adottano la struttura a trave scatolare. Le nervature interne di rinforzo migliorano la rigidità e la resistenza dello schermo e riducono il peso della macchina, migliorando così l'efficienza e riducendo il consumo energetico.
02/ Eccitatore ad alte prestazioni
Il blocco eccentrico dell'eccentrico è disposto all'esterno della scatola dell'eccitatore, in modo che l'ampiezza possa essere regolata modificando l'impostazione del contrappeso, garantendo un funzionamento ad alte prestazioni dello schermo a banana.
03/ Massima durata
La combinazione della scatola del vaglio con una forte resistenza all'usura e un basso stress garantisce l'affidabilità del funzionamento del vaglio a banana e prolunga notevolmente la durata dell'attrezzatura.
04/ Manutenzione facile
Gli vagli a banana sono progettati con componenti modulari per facilitare la sostituzione rapida e tempestiva delle parti, riducendo i tempi di fermo macchina e i costi di manutenzione.
05/ È disponibile una varietà di piastre per schermi (opzione Varietà di piastre per schermi)
Le piastre di vagliatura a banana sono disponibili in una varietà di materiali, come filo intrecciato/cuneato, pannelli modulari in poliuretano e pannelli modulari in gomma, per soddisfare le esigenze di vagliatura dei diversi clienti.
Invia le tue esigenze e parla con uno dei nostri ingegneri tecnici del tuo progetto.
Contattaci per il miglior prezzo
Schermo a bananaScarica la brochure
Applicazione e processo dello schermo a banana
Processi:
Screening di disidratazione
Vagliatura fine ad umido
Screening secondario
Classificazione a secco
Rimozione fine/Defangazione
Screening terziario
Screening umido
Screening delle dimissioni
Materiale:
Carbone
Rame
Sabbia
Coke
Bauxite
Ghiaia
Ganga di carbone
Terra rara
Scisto
Lignite
Gesso
Scorie
Oro
Diamante
Impianti di produzione
Un prodotto meccanico di alta qualità deve avere un'eccellente attrezzatura utensile. Al fine di garantirne l'accuratezza e soddisfare le esigenze di grandi ordini. Henan Excellent Machinery Co., Ltd possiede 140 set di attrezzature professionali, tra cui un centro di lavorazione a portale a cinque assi, un centro di lavoro per alesatura e fresatura CNC, un centro di lavoro verticale, un centro di lavoro CNC verticale, un centro di lavoro a portale, una macchina da taglio laser, una macchina da taglio laser per tubi, una stazione di lavoro robotizzata per saldatura, un tornio allungato, un centro di lavoro orizzontale CNC, ecc. Attrezzature avanzate di lavorazione e produzione, tra cui sala di spruzzatura ambientale e trattamento termico attrezzature e trattamenti termici superficiali ultra grandi.
Controllo di qualità rigoroso
Allo stato attuale, EXCT ha superato completamente la certificazione internazionale del sistema di qualità ISO9001-2008, un sistema di qualità completo garantisce che dallo sviluppo e progettazione del prodotto, produzione, approvvigionamento e fornitura fino al processo di vendita e assistenza sia stato effettuato un controllo di qualità efficace.
EXCT dispone di un team di ispezione rigoroso e qualificato per garantire il successo del controllo di qualità del prodotto. Il reparto di controllo qualità dispone di un rigoroso processo di test che attraversa le fasi di approvvigionamento, produzione e installazione delle materie prime per garantire che ogni apparecchiatura consegnata ai clienti sia qualificata.

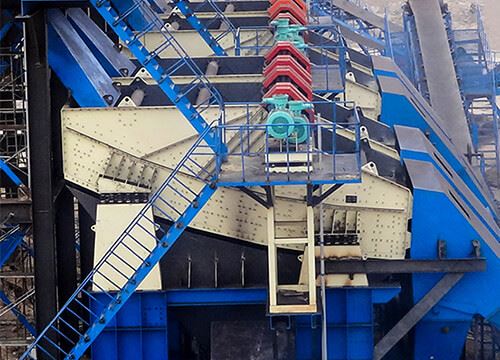

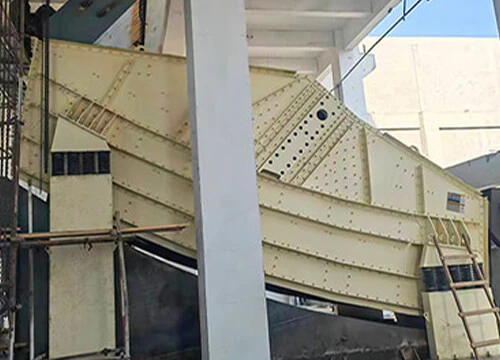

Schermo a bananaCasi
Invia le tue esigenze e parla con uno dei nostri ingegneri tecnici del tuo progetto.
Ottieni la soluzione di prodotto e il preventivo più adatti gratuitamente!!!
Specifiche Tecniche Generali
Gli schermi a banana EXCT sono personalizzati per ciascun materiale di applicazione per fornire la migliore configurazione e soddisfare tutte le vostre esigenze. Per ulteriori configurazioni contattare i nostri ingegneri tecnici.
| Modello | Strati | Specifiche dello schermo W×L(m) |
Area dello schermo (㎡) |
Dimensioni di alimentazione (mm) |
Capacità di gestione (t/h) |
Energia (Kw) |
| BMVS 1861 | 1 | 1.8×6.1 | 10.98 | Meno o uguale a 400 | 50-100 | 22 kW |
| BMVS2461 | 1 | 2.4×6.1 | 14.64 | Meno o uguale a 400 | 150-280 | 30Kw |
| BMVS2473 | 1 | 2.4×7.3 | 17.52 | Meno o uguale a 400 | 150-300 | 30Kw |
| BMVS 3061 | 1 | 3.0×6.1 | 18.3 | Meno o uguale a 400 | 180-330 | 37Kw |
| BMVS 3073 | 1 | 3.0×7.3 | 21.9 | Meno o uguale a 400 | 240-380 | 37Kw |
| BMVS 3661 | 1 | 3.6×6.1 | 21.96 | Meno o uguale a 400 | 240-400 | 37Kw |
| BMVS 3673 | 1 | 3.6×7.3 | 26.28 | Meno o uguale a 400 | 290-480 | 45 Kw |
| BMVS2461 | 2 | 2.4×6.1 | 29.28 | Schermo superiore: inferiore o uguale a 400 Schermo inferiore: inferiore o uguale a 150 |
180-520 | 37Kw |
| BMVS 3061 | 2 | 3.0×6.1 | 36.6 | Schermo superiore: inferiore o uguale a 400 Schermo inferiore: inferiore o uguale a 150 |
250-800 | 55Kw |
| BMVS 3073 | 2 | 3.0×7.3 | 43.8 | Schermo superiore: inferiore o uguale a 400 Schermo inferiore: inferiore o uguale a 150 |
300-1000 | 55Kw |
| BMVS 3661 | 2 | 3.6×6.1 | 43.92 | Schermo superiore: inferiore o uguale a 400 Schermo inferiore: inferiore o uguale a 150 |
300-1000 | 55Kw |
| BMVS 3673 | 2 | 3.6×7.3 | 52.56 | Schermo superiore: inferiore o uguale a 400 Schermo inferiore: inferiore o uguale a 150 |
350-1200 |
75Kw |
Istruzioni per la selezione
1.Quale materiale da sottoporre a screening: ______
2. Capacità di movimentazione: ______ t/h
3. Densità del materiale: ______t/m3
4.Massimo. granulometria del materiale in alimentazione: ______mm
5.Numero livello: ______
6. Dimensione della maglia di ogni strato: ______ mm
7. Percentuale di distribuzione delle particelle: ______
per favore controlla il seguente esempio per aiutarti a capirlo:
Se il numero degli strati è due, la dimensione delle maglie di ciascuno strato è 50 mm e 25 mm, quindi dopo la vagliatura del materiale si otterranno tre diverse dimensioni di materiali:
Materiale grosso Maggiore o uguale a 50 mm; 25 mm Inferiore o uguale al materiale medio < 50 mm; Piccolo materiale<25mm.
Vogliamo confermare le seguenti informazioni:
a.La percentuale di materiale di grandi dimensioni nell'intero materiale:______%;
b.La percentuale del materiale intermedio nell'intero materiale:______%;
c.La percentuale di materiale piccolo nell'intero materiale:______%;
8.Quale attrezzatura viene utilizzata per alimentare il materiale nel vaglio a banana:______
9.Quale attrezzatura viene utilizzata per scaricare il materiale dal vaglio a banana: ______
10. Alimentazione elettrica di lavoro: ______V ______HZ
11.Il banana screen funziona da solo o con altre apparecchiature per formare un sistema? Se stai formando un sistema, hai un progetto preliminare o uno schizzo-disegnato a mano? In caso affermativo, inviarlo al nostro ingegnere per riferimento.
Pezzi di ricambio per vagli a banana
Eccitatore di vibrazioni
Piastre schermo in poliuretano da 25 mm
Piatti di rivestimento
Accoppiamento universale
Primavera
Cintura a V-
Servizio di schermi a banana
Rapporto di fattibilità del progetto
Progettazione e pianificazione del sito
Selezione e proposta del modello
Calcolo della selezione del modello
Modellazione e disegni 3D
Progettazione civile
Installazione e messa in servizio
Diagnosi remota
Servizio di formazione
Programma di manutenzione
