Il nostro trasportatore a grembiule a catena offre una movimentazione affidabile dei materiali per ambienti esigenti in cui l'affidabilità è fondamentale. Progettato per il funzionamento continuo, può trasportare facilmente grossi pezzi e minerali abrasivi, prevenendo blocchi e garantendo un flusso costante verso le apparecchiature a valle. La struttura robusta e le piastre resistenti all'usura-garantiscono prestazioni affidabili, mentre la manutenzione semplificata riduce i costi operativi nel tempo. Con un design incentrato sia sulla resistenza che sulla facilità di manutenzione, è la scelta preferita per settori quali carbone, cemento e aggregati.

Come funziona il trasportatore a grembiule a catena?

Il trasportatore a grembiule a catena è costituito da un dispositivo per ruota motrice, un dispositivo di tensione della ruota di coda, un dispositivo a catena Pan- e un dispositivo di trasmissione.

Dopo che la ruota dentata della testa è stata azionata, la catena di trazione nel dispositivo a catena pan- si ingrana con la ruota dentata per far muovere le intere vaschette lungo la linea centrale longitudinale- e il rullo viaggia lungo il binario fissato sul telaio, completando così il lavoro.

Durante il funzionamento del Chain Apron Conveyor, la catena forgiata-della matrice del bulldozer ad alta resistenza-viene utilizzata come parte di trazione. Su ciascuna maglia delle due file di catene, le scanalature sovrapposte della struttura pesante vengono assemblate per formare una linea di trasporto continua in grado di trasportare materiali. Il materiale scaricato dalla tramoggia di coda viene trasportato lungo la linea di trasporto fino alla parte anteriore del cassone per un'alimentazione continua ed uniforme.

Trasportatore a grembiule a catenaDettagli

Dispositivo di guida

Il dispositivo di azionamento utilizza un sistema di azionamento a frequenza variabile CA che integra il software con sistemi elettronici e meccanici per fornire un controllo preciso della velocità del trasportatore e protezione da sovraccarico.
I componenti principali del dispositivo di azionamento possono scegliere Siemens, ABB, Sew, Flender e altri- noti marchi nazionali ed esteri di motori e riduttori, per fornire un'energia cinetica in uscita stabile e continua, con alta efficienza, bassa rumorosità, basse vibrazioni e altre caratteristiche.

Pignone

Pignoni segmentati in manganese fuso imbullonati a pesanti mozzi in acciaio calettati sull'albero di trasmissione anteriore sovradimensionato.
I pignoni segmentati possono essere sostituiti in tempi molto brevi senza dover smontare o rimuovere altre parti dell'alimentatore.

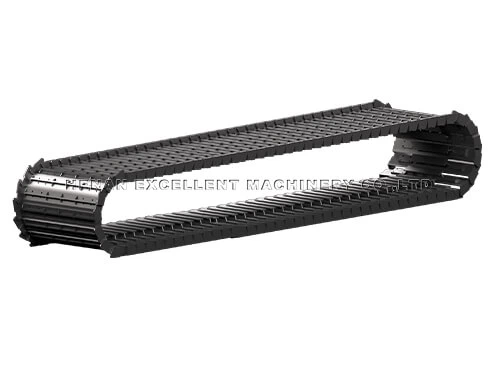

Pentole

Le pentole sono imbullonate alla catena con bulloni e dadi ad alta resistenza, che possono essere sostituiti individualmente in situ senza disturbare il resto del trasportatore a grembiule a catena.
In base alle diverse condizioni di lavoro, il trasportatore a grembiule a catena può scegliere una struttura in acciaio al manganese fuso per carichi pesanti o saldata con rinforzi nervati, adatta per materiali con carichi elevati e condizioni di impatto elevato.

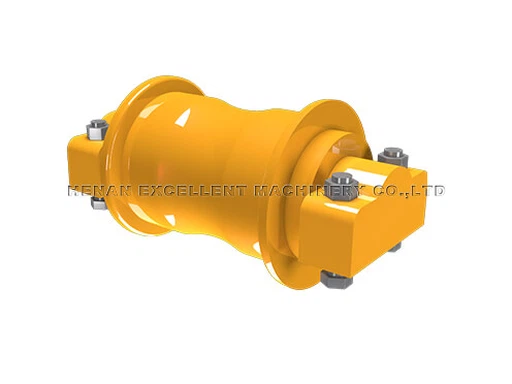

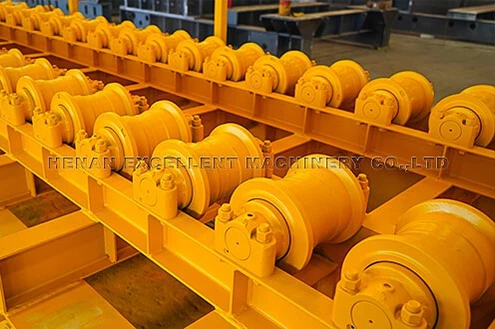

Rulli

I rulli sono progettati come rulli standard del trattore con cuscinetti sigillati e lubrificati a vita, montati sul telaio dell'alimentatore principale. I rulli sono opportunamente distanziati per fornire un supporto adeguato al gruppo catena.
I rulli possono utilizzare marchi di fama mondiale in base alle esigenze del cliente, come Caterpillar, Komatsu e Shantui.

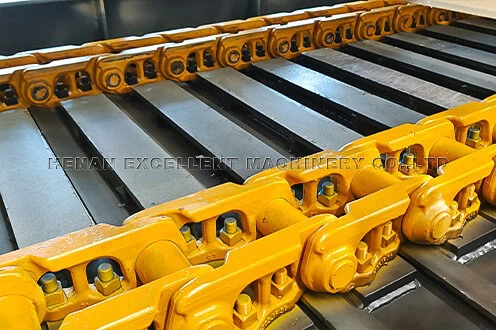

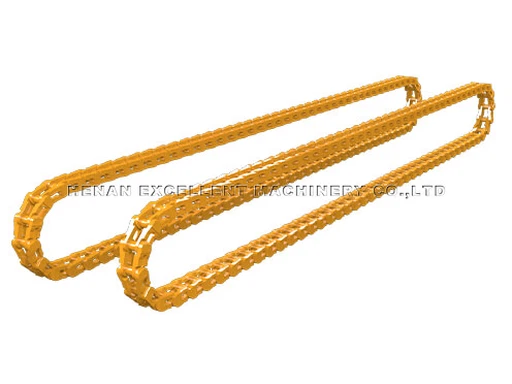

Catene

La catena utilizza una catena per bulldozer standardizzata (catena cingolata), caratterizzata da errore di passo ridotto, movimento fluido, elevata resistenza, grande forza di trazione e la catena è dotata di un dispositivo auto-lubrificante e di un dispositivo di tenuta. L'albero è realizzato in acciaio temprato, che migliora la tenacità e la resistenza agli urti della catena di trazione, ha una buona resistenza all'usura e una lunga durata.

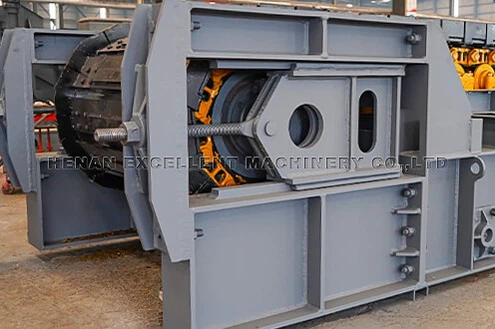

Dispositivo di tensione della coda

Il dispositivo di tensione viene utilizzato per stringere e regolare la posizione orizzontale della catena per garantire che la tensione della catena sia moderata e farla funzionare senza intoppi. Quando le pentole vengono colpite improvvisamente dal materiale, la molla composita può svolgere un ruolo tampone per proteggere le pentole e altri componenti da eventuali danni.

Trasportatore a grembiule a catenaCaratteristiche

01/ Design-per carichi pesanti

Progettato specificatamente per la movimentazione di materiali di grandi dimensioni e ad alta-densità, l'alimentatore a piastre mantiene un funzionamento stabile anche in condizioni di carico-estremamente pesante. La sua struttura rinforzata resiste efficacemente a impatti e deformazioni, garantendo l'assenza di deviazioni o scosse in scenari ad alto-impatto come quelli che coinvolgono autocarri con cassone ribaltabile e garantendo un'alimentazione continua e affidabile.

02/ Efficienza energetica-Guida efficiente

Può essere equipaggiato un dispositivo opzionale di controllo della velocità a frequenza variabile. Controlla con precisione la velocità di alimentazione in base alle effettive esigenze produttive, evitando sprechi energetici. Il sistema di azionamento a risparmio energetico-garantisce un output stabile riducendo al tempo stesso efficacemente il consumo energetico complessivo, contribuendo alla produzione ecologica.

03/ Sistema di catene-resistente all'usura

Questo sistema utilizza catene per carichi pesanti-di livello industriale-, caratterizzate da elevata resistenza alla trazione ed eccellente resistenza all'usura, riducendo efficacemente i rischi di allungamento e rottura. Le catene sono perfettamente abbinate al sistema di trasmissione, garantendo un funzionamento silenzioso e regolare e prolungando significativamente la durata dell'attrezzatura.

04/ Struttura di tenuta a bassa fuoriuscita

Dotato di deflettori laterali e piastre a disco sigillate, riduce efficacemente le fuoriuscite e gli sprechi di materiale. Non solo mantiene pulito l'ambiente di lavoro, ma riduce anche i costi di pulizia e le perdite di materiale. È particolarmente adatto per gestire scenari con materiali polverosi o di alto-valore.

05/ Componenti modulari

L'intera macchina adotta un design modulare. I componenti chiave come la piastra e il pignone possono essere rapidamente smontati, sostituiti e rimontati, riducendo significativamente i tempi di fermo. La struttura modulare facilita inoltre il trasporto e l'-assemblaggio in loco, soddisfacendo i diversi requisiti di layout dei diversi siti.

06/ Forte adattabilità ambientale
Che si tratti di miniere sotterranee, cave a cielo aperto-o cementifici, l'alimentatore a piastre può funzionare stabilmente in ambienti difficili come temperature elevate, polvere e umidità. Il design complessivo a prova di polvere-e antiurto-garantisce la durabilità dell'apparecchiatura e prolunga la durata delle apparecchiature di frantumazione e vagliatura a valle.

Invia le tue esigenze e parla con uno dei nostri ingegneri tecnici del tuo progetto.

Contattaci per il miglior prezzo

Trasportatore a grembiule a catenaScarica la brochure

Applicazione del trasportatore a grembiule a catena

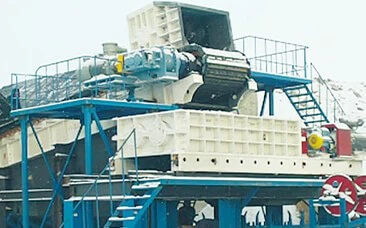

Alimentazione del frantoio

Una macchina copre una gamma completa di materiali, come cemento, minerale di ferro, sabbia, carbone, calcare, fertilizzanti e così via. Scarico di materiale di qualsiasi dimensione, fino a 1.500 mm, adatto per un'ampia varietà di materiali abrasivi, ogni unità è-realizzata su misura per adattarsi al frantoio.

Scarico del carro

Ricevimento del materiale minerario direttamente dagli autocarri con cassone ribaltabile, scarico di più camion contemporaneamente, adatto per lo scarico in combinazione con altri mezzi di trasporto, elevata resistenza al carico d'urto.

Scarico della tramoggia

Piatto di larghezza fino a 3.000 mm adatto per materiali in blocchi di grandi dimensioni, pareti verticali o anche ad angolo negativo per materiali estremamente appiccicosi, design ragionevole della forma del piatto per una migliore pulizia.

Scarico delle scorte

Diversi trasportatori a grembiule a catena corta in serie, altezza illimitata del cumulo di materiale, design resistente garantisce un'estrazione affidabile del materiale

Materiali per l'applicazione

- Estrazione mineraria

- Coca Cola

- Minerale di rame

- Sovraccarico

- Potassio

- Aggregato

- Argilla

- Minerale di ferro

- Sabbia

- Ganga

- Cemento

- Clinker

- Minerale d'oro

- Ghiaia

- Minerale di uranio

- Carbone

- Gesso

- Minerale d'argento

- Nichel

- Scisti bituminosi

- Lignite

- Calcare

- Bauxite

- Kimberlite

- Quarzite

Impianti di produzione

Un prodotto meccanico di alta qualità deve avere un'eccellente attrezzatura utensile. Al fine di garantirne l'accuratezza e soddisfare le esigenze di grandi ordini. Henan Excellent Machinery Co., Ltd possiede 140 set di attrezzature professionali, tra cui un centro di lavorazione a portale a cinque assi, un centro di lavoro per alesatura e fresatura CNC, un centro di lavoro verticale, un centro di lavoro CNC verticale, un centro di lavoro a portale, una macchina da taglio laser, una macchina da taglio laser per tubi, una stazione di lavoro robotizzata per saldatura, un tornio allungato, un centro di lavoro orizzontale CNC, ecc. Attrezzature avanzate di lavorazione e produzione, tra cui sala di spruzzatura ambientale e trattamento termico attrezzature e trattamenti termici superficiali ultra grandi.

Centro di lavorazione-gantry a cinque assi-

Centro di lavoro verticale CNC

Centro di lavoro per alesatura e fresatura CNC

Centro di lavoro verticale

Macchina per il taglio laser dei tubi

Stazione di lavoro del robot di saldatura

Controllo di qualità rigoroso

Allo stato attuale, EXCT ha superato completamente la certificazione internazionale del sistema di qualità ISO9001-2008, un sistema di qualità completo garantisce che dallo sviluppo e progettazione del prodotto, produzione, approvvigionamento e fornitura fino al processo di vendita e assistenza sia stato effettuato un controllo di qualità efficace.

EXCT dispone di un team di ispezione rigoroso e qualificato per garantire il successo del controllo di qualità del prodotto. Il reparto di controllo qualità dispone di un rigoroso processo di test che attraversa le fasi di approvvigionamento, produzione e installazione delle materie prime per garantire che ogni apparecchiatura consegnata ai clienti sia qualificata.

Ispezione della qualità del cliente

Controllo qualità-di terze parti

Controllo qualità-di terze parti

Auto-ispezione

Auto-ispezione

Auto-ispezione

Auto-ispezione

Trasportatore a grembiule a catenaCasi

Invia le tue esigenze e parla con uno dei nostri ingegneri tecnici del tuo progetto.

Ottieni la soluzione di prodotto e il preventivo più adatti gratuitamente!!!

Specifiche Tecniche Generali

I trasportatori a grembiule a catena sono personalizzati per ciascun materiale applicativo per fornire la migliore configurazione e soddisfare tutte le vostre esigenze. Per ulteriori configurazioni contattare i nostri ingegneri tecnici.

Modello	Larghezza della padella (mm)	Velocità (m/s)	Dimensione massima di alimentazione (mm)	Sbarra (pezzi)	Capacità (m³/h)	Lunghezza (m)
BL800	800	0.01-0.25	350	/	50-350	2-15
BL1000	1000	0.01-0.25	470	1	100-510	3-20
BL1200	1200	0.01-0.2	650	1	120-595	3-20
BL1400	1400	0.01-0.2	680	2	140-850	6-20
BL1600	1600	0.01-0.2	700	2	320-1300	6-20
BL1800	1800	0.01-0.15	800	2	500-1560	8-20
BL2000	2000	0.01-0.15	1000	3	500-1850	8-20
BL2400	2400	0.01-0.15	1500	3	500-2700	8-20
BL2800	2800	0.01-0.15	1800	4	1000-4000	10-20

Istruzioni per la selezione

1.Quale materiale da movimentare:______
2.Capacità di movimentazione: ______t/h
3. Densità del materiale: ______t/m³
4.Distanza centrale tra il pignone di testa e il pignone di coda: ______ m
5. La disposizione del trasportatore a grembiule a catena è inclinata o orizzontale? Se è inclinato, qual è il grado inclinato______ grado
6.Massimo. granulometria del materiale in alimentazione: ______mm
7.Massimo. Percentuale di granuli nell'intero materiale:______%
8.Quale attrezzatura viene utilizzata per alimentare il materiale nel trasportatore a grembiule a catena: ______
9.Quale attrezzatura viene utilizzata per scaricare il materiale dal trasportatore a grembiule a catena: ______
10. Alimentazione elettrica di lavoro: ______V ______HZ
11.Quantità richiesta: ______
12. In circostanze normali, l'attrezzatura a monte del trasportatore a catena è la tramoggia. Per facilitare ai nostri ingegneri il calcolo della potenza del trasportatore a grembiule a catena, potete fornire lo schema di progettazione preliminare o i disegni-disegnati a mano della tramoggia?
