Il vaglio vibrante inclinato ha considerato in modo esauriente la sua durata. I principali componenti strutturali sono realizzati in acciaio legato di alta-qualità e le parti principali sono state rinforzate. Le piastre dello schermo sono realizzate con materiali ad alta-resistenza e-resistenti all'usura, con una durata utile che può essere 2-3 volte superiore a quella dei materiali comuni. I cuscinetti utilizzano prodotti di marchi di fama internazionale per garantire un funzionamento stabile in condizioni di carico-pesante. Tutte le aree di saldatura sono state sottoposte a trattamento di distensione per evitare fessurazioni causate dalle vibrazioni. La superficie è trattata con molteplici processi anticorrosione per adattarsi a vari ambienti di lavoro difficili.
Principio di funzionamento del vaglio vibrante inclinato
Durante il funzionamento del vaglio vibrante inclinato, il movimento dei materiali sullo schermo può essere suddiviso in tre fasi: la fase di avvio dell'accelerazione-, la fase di movimento uniforme e la fase di decelerazione e caduta.
Nella fase iniziale, i materiali raggiungono la velocità iniziale sotto l'azione della forza di eccitazione;
Nella fase uniforme, i materiali avanzano facendo affidamento sull'inerzia;
Nella fase di decelerazione, i materiali cadono sotto l'influenza della gravità.
La ripetizione di queste tre fasi consente ai materiali di formare un movimento continuo di avanzamento sul telaio e, allo stesso tempo, di ottenere un'efficace stratificazione e vagliatura.
Dettagli del vaglio vibrante inclinato
Adottiamo l'eccitatore di vibrazioni eccentriche di tipo -flangia lubrificata-della serie ZYQF sviluppato indipendentemente da noi stessi. Il vantaggio principale risiede nella capacità di regolare continuamente l'ampiezza di lavoro aggiungendo o riducendo in modo flessibile il numero di blocchi di contrappeso. Ciò significa che è possibile abbinare con precisione l'intensità di vagliatura ottimale in base alle diverse proprietà dei materiali e ai requisiti di produzione in qualsiasi momento, ottenendo la massima efficienza.
Non scendiamo a compromessi sui componenti principali. Tutti i cuscinetti sono selezionati tra cuscinetti speciali meccanici per vibrazioni importati della tedesca SKF/FAG per garantire una durata estremamente lunga e un'eccellente affidabilità in condizioni difficili. Ciò fornisce la più forte garanzia per il funzionamento continuo ad alta-intensità dell'apparecchiatura, riducendo significativamente il rischio di tempi di inattività imprevisti causati da guasti ai cuscinetti.
Driver e accoppiamento
Il design combina la trasmissione del motore terminale con la trasmissione ad albero universale intermedio. L'eccitatore di vibrazioni funziona in modo sincrono tramite cinghie trapezoidali e sincrone. I componenti della trasmissione sono dotati di coperture protettive complete, che non solo garantiscono la sicurezza operativa, ma prolungano anche la durata e soddisfano i requisiti di regolazione della velocità delle diverse condizioni di lavoro.
Piastra laterale
È costituito da una piastra per contenitori Q245R a bassa-lega ad alta resistenza-, tagliata con precisione al laser e formata in un unico passaggio. La precisione di produzione raggiunge ±0,03 mm. La piastra laterale è collegata con rivetti ad alta-resistenza per rinforzare i componenti, evitando completamente la deformazione causata dallo stress di saldatura, garantendo la stabilità e l'affidabilità dell'attrezzatura durante il funzionamento a lungo-termine.
Piastra dello schermo
In base ai diversi requisiti di vagliatura, il vaglio vibrante può scegliere uno schermo tessuto, una piastra vagliante in poliuretano, una piastra vagliante a griglia, ecc. La piastra vagliatrice non è solo ad alta efficienza di vagliatura, lunga durata, ma anche facile da montare e smontare, riducendo notevolmente i tempi di sostituzione.
Cornice dello schermo
Il telaio dello schermo è realizzato rivettando sezioni e piastre in acciaio di alta-qualità. Le parti principali della connessione sono fissate con bulloni-ad alta resistenza. L'errore di planarità del supporto della superficie dello schermo è inferiore o uguale a 1 mm/m². L'intera struttura viene sottoposta a trattamento di granigliatura per raggiungere un livello di pulizia Sa2.5, quindi viene rivestita con uno strato protettivo resistente all'usura-. Ciò garantisce una soluzione strutturale al problema dell'allentamento dei bulloni.

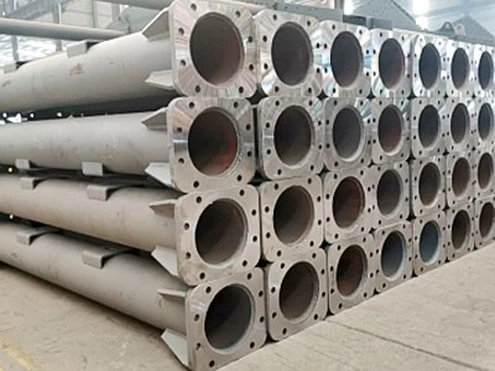

Trave
La traversa è realizzata in tubo di acciaio legato senza saldatura di alta-qualità e la flangia è completamente saldata e alleviata dalle tensioni-. Le piastre in acciaio resistente all'usura-NM500 vengono aggiunte alle aree di maggiore stress. L'intera struttura è sottoposta a ricottura e lavorazione meccanica di precisione per garantire alta precisione ed elevata resistenza, migliorando significativamente la resistenza all'usura e la durata.
Primavera
La molla a spirale è realizzata in materiale 60Si2Mn ed è sottoposta a uno speciale processo di fosfatazione e verniciatura a polvere, che garantisce eccellenti prestazioni di smorzamento delle vibrazioni e stabilità. La molla ha una durata prevista di oltre 10.000 ore ed è dotata di un occhiello di sollevamento dedicato nella parte superiore per una sostituzione e una manutenzione facile e veloce.
Caratteristiche del vaglio vibrante inclinato
01/ L'angolo della superficie dello schermo può essere regolato
L'angolo della superficie dello schermo può essere regolato liberamente nell'intervallo di 15 gradi - 20 gradi. Può ottimizzare i parametri operativi in base alle caratteristiche dei diversi materiali (come calcare umido e appiccicoso, carbone secco) e ai requisiti della dimensione delle particelle vaglianti, garantendo un effetto schermante ideale in vari scenari e fornendo una maggiore adattabilità.
02/ Basso rumore
Il vaglio vibrante inclinato ha ottimizzato la struttura delle vibrazioni durante la sua progettazione, riducendo la collisione e l'attrito tra i componenti. Può essere dotato anche di dispositivi di riduzione del rumore. Durante il funzionamento, il suo livello di rumore è molto inferiore a quello delle tradizionali apparecchiature di screening, migliorando efficacemente l'ambiente di produzione in officina e proteggendo la salute dell'udito degli operatori, in linea con i requisiti di produzione di protezione ambientale.
03/ Rete dello schermo personalizzata
In base alle esigenze di produzione specifiche dell'azienda, è possibile personalizzare superfici dello schermo di dimensioni diverse-, materiali diversi della rete dello schermo (come rete dello schermo in acciaio resistente all'usura-, rete dello schermo in poliuretano) e parametri di vibrazione adatti a materiali speciali. Ciò fornisce soluzioni di screening personalizzate per l'azienda, corrispondenti agli scenari di produzione effettivi.
04/ Avvio fluido
L'attrezzatura è dotata di un dispositivo di avvio graduale-. Durante l'avvio, la corrente aumenta costantemente senza generare una corrente improvvisa e elevata. Ciò riduce al minimo l'impatto sulla rete elettrica della fabbrica e impedisce che l'avvio delle apparecchiature influisca sul normale funzionamento di altre apparecchiature di produzione, garantendo la stabilità dell'alimentazione elettrica dell'intera linea di produzione.
05/ Meno perdite di materiale
L'effetto schermante preciso può ridurre la situazione in cui materiali qualificati vengono scaricati insieme alle impurità. Allo stesso tempo, la velocità di scorrimento uniforme del materiale evita la perdita di materiale causata da collisioni e attriti durante il trasporto, migliorando efficacemente il tasso di utilizzo delle materie prime e riducendo indirettamente i costi di approvvigionamento delle materie prime dell'impresa.
06/ Elevato ritorno sull'investimento
Il costo di acquisto iniziale del vaglio vibrante inclinato è ragionevole e presenta i vantaggi di un basso consumo energetico, bassi costi di manutenzione, lunga durata ed elevata efficienza di elaborazione, che possono aiutare le aziende a recuperare rapidamente i costi di investimento. Allo stesso tempo, l'attrezzatura è adatta a molteplici settori e scenari e può creare un reddito stabile per l'impresa per lungo tempo. Il rapporto costi-prestazioni è di gran lunga superiore a quello delle normali apparecchiature di screening.
Invia le tue esigenze e parla con uno dei nostri ingegneri tecnici del tuo progetto.
Contattaci per il miglior prezzo
Prestazioni del vaglio vibrante inclinato
La deviazione della frequenza del vaglio vibrante non supera il valore specificato del 2,5%.
La differenza di ampiezza del punto di simmetria della scatola dello schermo su entrambi i lati non è superiore a 0,5 mm, l'oscillazione trasversale non è superiore a 1 mm.
L'errore relativo dell'angolo di direzione della vibrazione di due punti simmetrici non deve superare 1 grado.
L'errore dell'altezza di compressione statica della molla di due punti simmetrici dopo l'assemblaggio non è superiore a 3 mm.
L'aumento della temperatura del cuscinetto non deve superare i 40 gradi, la temperatura massima non deve superare i 75 gradi.
Entro un metro intorno all'apparecchiatura, il-rumore a vuoto non deve superare i 75 dB(A).
Pacchetto e consegna del vaglio vibrante inclinato
Ci concentriamo sulla produzione e sull'innovazione di attrezzature di alimentazione, frantumazione, vagliatura e trasporto per miniere a cielo aperto e serviamo il mercato estero con prodotti di qualità affidabili e un sistema di servizio perfetto. Fino ad ora, i nostri prodotti sono stati esportati in più di 50 paesi e regioni, tra cui Russia, Australia, Indonesia, Vietnam, Colombia, Tailandia, Turchia, Pakistan, Guinea, Egitto, Cile, Stati Uniti, Brasile, Malesia, India, Sud Africa, Spagna, Bulgaria, Francia, ecc.
Custodie per vagli vibranti inclinati
Il vaglio vibrante inclinato per aggregati è ampiamente utilizzato nella separazione di pietra di quarzo, ciottoli di fiume, calcite, dolomite, granito, basalto, calcare, diabase, oro, stagno, titanio, ematite, minerale di ferro, carbone e altri minerali, ecc.
Impianti di produzione
Un prodotto meccanico di alta qualità deve avere un'eccellente attrezzatura utensile. Al fine di garantirne l'accuratezza e soddisfare le esigenze di grandi ordini. Henan Excellent Machinery Co., Ltd possiede 140 set di attrezzature professionali, tra cui un centro di lavorazione a portale a cinque assi, un centro di lavoro per alesatura e fresatura CNC, un centro di lavoro verticale, un centro di lavoro CNC verticale, un centro di lavoro a portale, una macchina da taglio laser, una macchina da taglio laser per tubi, una stazione di lavoro robotizzata per saldatura, un tornio allungato, un centro di lavoro orizzontale CNC, ecc. Attrezzature avanzate di lavorazione e produzione, tra cui sala di spruzzatura ambientale e trattamento termico attrezzature e trattamenti termici superficiali ultra grandi.
Controllo di qualità rigoroso
Allo stato attuale, EXCT ha superato completamente la certificazione internazionale del sistema di qualità ISO9001-2008, un sistema di qualità completo garantisce che dallo sviluppo e progettazione del prodotto, produzione, approvvigionamento e fornitura fino al processo di vendita e assistenza sia stato effettuato un controllo di qualità efficace.
EXCT dispone di un team di ispezione rigoroso e qualificato per garantire il successo del controllo di qualità del prodotto. Il reparto di controllo qualità dispone di un rigoroso processo di test che attraversa le fasi di approvvigionamento, produzione e installazione delle materie prime per garantire che ogni apparecchiatura consegnata ai clienti sia qualificata.
Invia le tue esigenze e parla con uno dei nostri ingegneri tecnici del tuo progetto.
Ottieni la soluzione di prodotto e il preventivo più adatti gratuitamente!!!
Specifiche Tecniche Generali
I vagli vibranti inclinati EXCT sono personalizzati per ciascun materiale applicativo per fornire la migliore configurazione e soddisfare tutte le vostre esigenze. Per ulteriori configurazioni contattare i nostri ingegneri tecnici.
|
Modello |
Strati |
Zona |
Angolo |
Dimensione della maglia (mm) |
Dimensione massima dell'alimentazione (mm) |
Capacità |
Frequenza (giri/min) |
Energia |
Dimensione complessiva (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Minore o uguale a 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Minore o uguale a 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Minore o uguale a 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Minore o uguale a 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Minore o uguale a 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Meno o uguale a 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Meno o uguale a 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Minore o uguale a 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Minore o uguale a 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Minore o uguale a 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Minore o uguale a 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Meno o uguale a 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Meno o uguale a 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Minore o uguale a 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Minore o uguale a 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Meno o uguale a 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Meno o uguale a 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Minore o uguale a 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Minore o uguale a 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Meno o uguale a 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Meno o uguale a 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Minore o uguale a 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Minore o uguale a 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Minore o uguale a 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Meno o uguale a 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Minore o uguale a 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Minore o uguale a 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Meno o uguale a 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Meno o uguale a 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Minore o uguale a 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Minore o uguale a 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Meno o uguale a 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Meno o uguale a 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Minore o uguale a 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Meno o uguale a 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Meno o uguale a 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Minore o uguale a 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Minore o uguale a 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
Meno o uguale a 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Meno o uguale a 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Istruzioni per la selezione
1. Materiale da vagliare: ______(Apprezzeremo se potrete fornirci la-foto sul sito del materiale)
2. Capacità di movimentazione: ______ t/h
3. Densità apparente: ______t/m3
4.Massimo. granulometria del materiale in alimentazione: ______mm
5.Numero livello: ______
6. Dimensione della maglia di ogni strato: ______ mm
7. Percentuale di distribuzione delle particelle: ______
per favore controlla il seguente esempio per aiutarti a capirlo:
Se il numero dello strato è due, la dimensione della maglia di ciascuno strato è 8 mm e 3 mm, otterrai 3 tipi di prodotti: X, Y e Z. X Maggiore o uguale a 8 mm; 3 mm Inferiore o uguale a Y < 8 mm; Z<3mm.
Vogliamo confermare le seguenti informazioni:
a.La percentuale di X nell'intero materiale:______%;
b.La percentuale di Y nell'intero materiale:______%;
c.La percentuale di Z nell'intero materiale:______%;
8. Quale attrezzatura viene utilizzata per alimentare il materiale nel vaglio vibrante inclinato: ______
9. Quale attrezzatura viene utilizzata per scaricare il materiale dal vaglio vibrante inclinato: ______
10. Alimentazione elettrica di lavoro: ______V ______HZ
11.Il vibrovaglio inclinato funziona da solo o con altre attrezzature per formare un sistema? Se stai formando un sistema, hai un progetto preliminare o uno schizzo-disegnato a mano? In caso affermativo, inviarlo al nostro ingegnere per riferimento.
12.Quantità richiesta:______
Servizio di vaglio vibrante inclinato
Rapporto di fattibilità del progetto
Progettazione e pianificazione del sito
Selezione e proposta del modello
Calcolo della selezione del modello
Modellazione e disegni 3D
Progettazione civile
Installazione e messa in servizio
Diagnosi remota
Servizio di formazione
Programma di manutenzione
