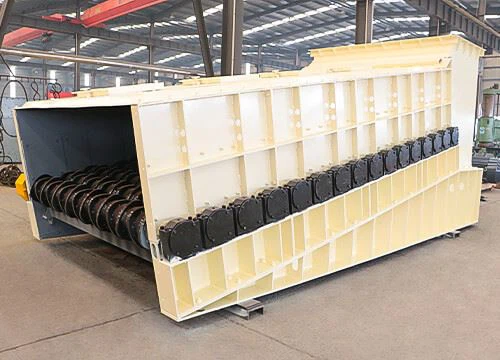

Il frantoio alimentatore traballante (noto anche comeschermo a rulliOschermo del disco) è un'apparecchiatura di vagliatura che separa e classifica i materiali attraverso la rotazione di più alberi di vagliatura paralleli. È ampiamente utilizzato in settori quali carbone, estrazione mineraria, metallurgia, materiali da costruzione, energia e protezione ambientale (come il trattamento dei rifiuti edili).
Come funziona il frantoio alimentatore Wobbler?
- Poiché gli alberi dei setacci sono disposti ad angoli di lavoro diversi, quando il materiale scorre ad un angolo di lavoro elevato, la velocità è maggiore;
- quando il materiale scorre ad un angolo di lavoro basso, la velocità è inferiore.
- Nel punto di intersezione di una certa posizione sulla superficie del setaccio, i materiali con diverse velocità di rotazione iniziano a muoversi assialmente, consentendo ai materiali di essere distribuiti uniformemente sulla superficie del setaccio, raggiungendo lo scopo di migliorare l'efficienza della vagliatura.
Componenti principali del frantoio alimentatore Wobbler
La nostra azienda dispone di tecnici qualificati e di un perfetto sistema di gestione della qualità, per garantire l'alta qualità dei componenti principali del frantoio alimentatore traballante, per fornire una garanzia per il funzionamento ad alte- prestazioni del prodotto.
Gruppo albero dello schermo
Il gruppo albero dello schermo è composto da motore + riduttore, albero dello schermo, disco dello schermo, chiavetta piatta, dado di bloccaggio, giunto, sede del cuscinetto e accessori della sede del cuscinetto. Il motore di azionamento è collegato al riduttore e all'albero dello schermo tramite l'accoppiamento.
Il design dell'albero del vaglio è ragionevole e sicuro, il che può evitare efficacemente il fenomeno di flessione e rottura dell'albero del rullo.
Quando un qualsiasi gruppo di alberi di vagliatura si guasta, il materiale può continuare ad avanzare sotto la spinta dell'albero di vagliatura precedente e la vagliatura può funzionare normalmente. La sede del cuscinetto dell'albero del vaglio è installata all'esterno della piastra laterale della scatola del vaglio per un facile smontaggio.
Disco dello schermo
Il disco dello schermo è realizzato mediante fusione di una lega di acciaio al cromo-resistente all'usura-nel suo complesso, che ha un'eccellente resistenza all'usura. Può resistere all'impatto e all'usura di materiali di grandi dimensioni e non subirà alcuna deformazione o frattura.
Il disco del vaglio ha la forma di un piatto crivellante parabolico ed è arrotondato per eliminare gli spigoli vivi, riducendo al minimo la resistenza rotazionale del piatto crivellante.
Il disco di vagliatura parabolico può massimizzare la capacità di disturbo del disco alimentatore traballante sul flusso di materiale e migliorare la velocità di vagliatura.
Prodotti finali del frantoio alimentatore Wobbler
Il nostro frantoio alimentatore traballante può vagliare in modo efficiente una varietà di materiali granulari. L'intervallo di dimensioni delle particelle di scarico del materiale applicabile è compreso tra 8 mm e 200 mm. L'intervallo di screening è ampio e la precisione della classificazione è elevata. Può soddisfare i requisiti di vagliatura di materiali fini, medi e grossolani in diverse condizioni di lavoro ed è adatto per operazioni di classificazione dei materiali in vari settori come quello minerario, dei materiali da costruzione e della metallurgia.
Frantoio alimentatore WobblerDettagli
Dispositivo di guida
Adotta la modalità di trasmissione combinata a catena-a singolo-asse o a catena multi-asse, una configurazione di potenza ragionevole e una struttura della superficie dello schermo per distribuire uniformemente il carico di materiale sullo schermo e garantire un funzionamento regolare.
La struttura progettuale del dispositivo di guida è semplice, facile da installare e smontare e l'albero dello schermo collegato non viene spostato durante lo smontaggio.
Il dispositivo di guida è di dimensioni compatte, leggero, di lunga durata e con bassi costi di manutenzione.
Disco dello schermo
Il disco frantoio dell'alimentatore traballante è disposto secondo uno schema alternato, che rende il design più ragionevole e resistente agli urti. Non ci sarà alcuna deformazione o frattura.
Il disco dello schermo a forma parabolica- è ben-progettato, con un'elevata precisione di assemblaggio. Può aumentare il tasso di screening e migliorare la precisione dello screening. Ha un'eccellente resistenza all'usura e una lunga durata.
Scatola dello schermo
Il corpo principale del frantoio alimentatore traballante è saldato con acciaio strutturale a bassa-legatura-alta resistenza. Tutti i gruppi albero vaglio sono fissati al corpo macchina tramite bulloni di collegamento. Sul lato del corpo macchina sono installate-piastre di rivestimento resistenti all'usura per evitare il contatto diretto tra i materiali e la scatola, prolungando notevolmente la durata dell'attrezzatura. Inoltre, la piastra di rivestimento resistente all'usura-e la scatola dello schermo sono collegate tramite bulloni, facili da sostituire.
Custodia protettiva
L'alloggiamento protettivo del frantoio alimentatore traballante è saldato con piastra in acciaio legato resistente all'usura NM500-, spruzzato con vernice anti-ruggine e anti-corrosione e collegato alla tramoggia e all'alloggiamento di uscita nella parte anteriore e posteriore.
La sigillatura complessiva della scatola dello schermo può prevenire efficacemente l'inquinamento da polvere, ridurre l'impatto sull'ambiente e soddisfare i requisiti dell'edilizia ecologica.
L'alloggiamento protettivo è dotato di una finestra di osservazione per facilitare l'osservazione del funzionamento della macchina.
Piastra di rivestimento-resistente all'usura
La piastra di rivestimento resistente all'usura- è realizzata in materiale legato e l'intero processo di produzione adotta saldatura, trattamento termico, lavorazione meccanica e altre produzioni in catena di montaggio, che hanno una lunga durata e una forte resistenza all'usura, tenacità e resistenza agli urti.
L'interno della scatola del vaglio e la superficie di contatto tra la scanalatura della guida e il materiale sono dotati di piastre di rivestimento resistenti all'usura-che possono proteggere la scatola del vaglio e aumentare la durata della scanalatura della guida. La piastra di rivestimento è fissata insieme alla piastra madre tramite bulloni e la sostituzione è comoda.
Dispositivo auto-pulente
Il dispositivo auto-pulente dell'albero del vaglio è realizzato in acciaio-resistente all'usura ed è dotato di un tagliente inclinato rispetto alla parte inferiore dell'albero del vaglio. Alcuni detriti fibrosi e materiali appiccicosi attaccati allo schermo verranno automaticamente rimossi dal dispositivo di pulizia per risolvere il blocco della superficie dello schermo.
Frantoio alimentatore WobblerCaratteristiche
Ha una grande capacità di lavorazione e un'elevata efficienza di vagliatura, che lo rendono particolarmente adatto a scenari industriali che comportano operazioni continue. Adotta un sistema di trasmissione indipendente con un albero per trasmissione e, in caso di guasto di un singolo albero, può bypassare il funzionamento senza influire sulla produzione complessiva.
Può gestire vari tipi di materiali, inclusi materiali bagnati, materiali viscosi e materiali sporchi e impuri, e non è soggetto a intasamenti. La dimensione del foro del setaccio (solitamente compresa tra 25 e 120 mm) può essere personalizzata in base alle esigenze.
La struttura è relativamente semplice. Le parti-soggette a usura, come l'albero del setaccio e il disco del vaglio, possono essere facilmente sostituite, riducendo i costi operativi e di manutenzione. Il dispositivo di azionamento è esterno, facilitando la manutenzione e la riparazione.
Funzionamento regolare, nessuna forte vibrazione, basso impatto sui carichi dinamici del terreno, bassa rumorosità. La struttura di tenuta può controllare efficacemente la fuoriuscita di polvere.
I componenti chiave come il disco del vaglio sono generalmente realizzati con materiali resistenti all'usura-come acciaio ad alto contenuto di manganese e acciaio legato, garantendo una lunga durata.
Contattaci per il miglior prezzo
Invia le tue esigenze e parla con uno dei nostri ingegneri tecnici del tuo progetto.
Frantoio alimentatore WobblerScarica la brochure
Perché scegliere il frantoio alimentatore Wobbler?
Il frantoio alimentatore Wobbler VS vagli convenzionali presenta i seguenti vantaggi.
I frantoi alimentatori Wobbler surclassano nettamente i vagli convenzionali, soprattutto nel caso di materiali sfusi difficili da vagliare, bagnati e appiccicosi, l'alimentazione e la vagliatura sono nettamente surclassati rispetto ai vagli convenzionali, che spesso mostrano cottura e attaccamento a questi materiali.
I frantoi alimentatori Wobbler funzionano con un basso consumo energetico e requisiti di basso profilo e senza vibrazioni, rumore o sollecitazioni trasmesse, rendendoli ideali sia per applicazioni fisse che portatili.
Rispetto al vaglio tradizionale che utilizza la vibrazione per separare i materiali, il frantoio alimentatore traballante non vibra, l'attrezzatura è relativamente resistente, non richiede manutenzione e revisione frequenti e la durata complessiva dell'attrezzatura è più lunga.
Il frantoio alimentatore Wobbler è auto-pulente e progettato per resistere agli intasamenti e ridurre l'accecamento. Sono inoltre dotati di un sistema di lubrificazione automatica e di una funzione jog reverse per risolvere in modo facile e veloce qualsiasi situazione di inceppamento.
Il frantoio alimentatore Wobbler può essere alimentato da un alimentatore a grembiule o direttamente tramite camion o caricatori. Non sono necessarie altre attrezzature per assistere l'alimentazione, riducendo i costi di costruzione civile e attrezzature.
Impianti di produzione EXCT
Un prodotto meccanico di alta qualità deve avere un'eccellente attrezzatura utensile. Al fine di garantirne l'accuratezza e soddisfare le esigenze di grandi ordini. Henan Excellent Machinery Co., Ltd possiede 140 set di attrezzature professionali, tra cui un centro di lavorazione a portale a cinque assi, un centro di lavoro per alesatura e fresatura CNC, un centro di lavoro verticale, un centro di lavoro CNC verticale, un centro di lavoro a portale, una macchina da taglio laser, una macchina da taglio laser per tubi, una stazione di lavoro robotizzata per saldatura, un tornio allungato, un centro di lavoro orizzontale CNC, ecc. Attrezzature avanzate di lavorazione e produzione, tra cui sala di spruzzatura ambientale e trattamento termico attrezzature e trattamenti termici superficiali ultra grandi.
EXCT Controllo di qualità rigoroso
Allo stato attuale, EXCT ha superato completamente la certificazione del sistema di qualità internazionale ISO9001-2008, un sistema di qualità completo garantisce che dallo sviluppo e progettazione del prodotto, produzione, approvvigionamento e fornitura fino al processo di vendita e assistenza sia stato effettuato un controllo di qualità efficace.
EXCT dispone di un team di ispezione rigoroso e qualificato per garantire il successo del controllo di qualità del prodotto. Il reparto di ispezione qualità dispone di un rigoroso processo di test che attraversa le fasi di approvvigionamento, produzione e installazione delle materie prime per garantire che ogni apparecchiatura consegnata ai clienti sia qualificata.
Applicazione del frantoio alimentatore Wobbler
Industria del carbone e dell’energia:Utilizzato principalmente nel sistema di trasporto del carbone delle centrali elettriche. Installato prima del dimensionatore minerale, esegue la pre-vagliatura del carbone grezzo per separare il carbone a grana fine-che può essere utilizzato direttamente, riducendo il carico sul dimensionatore minerale e migliorando l'efficienza complessiva del sistema.
Industria mineraria e metallurgica:Utilizzato per classificare la dimensione delle particelle di materie prime come minerali e calcare, fornendo materiali con dimensioni delle particelle qualificate per i processi di frantumazione o di alimentazione del forno-.
Materiali da costruzione e industria chimica:Utilizzato per la classificazione di sabbia e ghiaia, nonché per la vagliatura di materie prime chimiche.
Tutela ambientale e recupero delle risorse:Ampiamente utilizzato per la separazione e la vagliatura di rifiuti edili, rifiuti domestici, miscele di fango e rifiuti solidi industriali, per ottenere l'utilizzo delle risorse.
Rifiuti edili
Fango e pietra
Rifiuti vari
Sabbia e ghiaia del fiume
Minerali vari
Coca-Cola e carbone
Frantoio alimentatore WobblerCasi
Il frantoio alimentatore Wobbler è particolarmente adatto per materiali umidi e appiccicosi e per materiali di scarto con alte percentuali di argilla. Viene utilizzato nelle applicazioni di aggregazione e di estrazione mineraria per smistare il materiale minerario-of-prima del frantoio principale.
Invia le tue esigenze e parla con uno dei nostri ingegneri tecnici del tuo progetto.
Ottieni la soluzione di prodotto e il preventivo più adatti gratuitamente!!!
Frantoio alimentatore WobblerSpecifiche Tecniche Generali
I frantoi alimentatore wobbler EXCT sono personalizzati per ciascun materiale applicativo per fornire la migliore configurazione e soddisfare tutte le vostre esigenze. Le informazioni di configurazione sono valori tipici di riferimento. Si prega di contattare i nostri ingegneri tecnici per ulteriore assistenza nella scelta dell'attrezzatura.
| Modello | Larghezza dello schermo (mm) | Asse/Base controllati | Dimensione delle particelle classificate (mm) | Potenza motrice (Kw) | Capacità di trattamento (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Nota:Il numero di rotoli può essere personalizzato in base alle esigenze del cliente.
Frantoio alimentatore WobblerIstruzioni per la selezione
1.Quale materiale da vagliare: ____________
2. Capacità di movimentazione: __________ (t/h)
3. Densità del materiale: ___________ (t/m3)
4.Massimo. granulometria del materiale in alimentazione: ______mm
5.Qual è la percentuale del materiale massimo sul totale delle materie prime per mangimi? _________%
6. Qual è la dimensione del foro dello schermo del frantoio alimentatore traballante? ________ (mm)
7. Esistono requisiti per la sistemazione del frantoio alimentatore traballante? È orizzontale o inclinato?
8. Quale tipo di attrezzatura alimenterà il materiale nel frantoio alimentatore traballante?
9. Quale tipo di attrezzatura riceverà il materiale dal frantoio alimentatore traballante?
10.Il frantoio alimentatore traballante funziona da solo o con altre apparecchiature per formare un sistema? Se si forma un sistema, fornire il diagramma di flusso o il disegno del layout dell'intero sistema a cui i nostri ingegneri possano fare riferimento.
Pezzi di ricambio per frantoio alimentatore Wobbler
Catena a rulli duplex
Gruppo albero dello schermo
Cuscinetto
Servizio di frantoio alimentatore Wobbler
Rapporto di fattibilità del progetto
Progettazione e pianificazione del sito
Selezione e proposta del modello
Calcolo della selezione del modello
Modellazione e disegni 3D
Progettazione civile
Installazione e messa in servizio
Diagnosi remota
Servizio di formazione
Programma di manutenzione
