Il vaglio flip flow è un'apparecchiatura di vagliatura altamente efficiente che utilizza un azionamento meccanico per ottenere movimenti flip e flop ad alta frequenza della rete elastica dello schermo. È progettato specificatamente per gestire materiali umidi, appiccicosi, soggetti a grumi-o ad alta-densità. Il suo vantaggio principale risiede nella combinazione della trasmissione della struttura meccanica e della tecnologia della rete elastica. La costante azione di flessione della piastra vagliatrice elastica impedisce l'adesione delle particelle, mentre l'allungamento della piastra vagliante provoca un leggero cambiamento nell'apertura della rete vagliante nella direzione della tensione, che può essere descritto come la "respirazione" della rete vagliante. In combinazione con le elevate forze di accelerazione, ciò impedisce alle particelle vicine alla dimensione della maglia dello schermo di intasare la maglia.
Le applicazioni includono materiali riciclati umidi, nonché ceneri ad alta umidità e viscose, materiali a base di minerali e argilla-o settori quali impianti di preparazione del carbone, prodotti chimici per il carbone, impianti di fertilizzanti, aggregati edili e metalli non-ferrosi. La dimensione dei materiali lavorati varia solitamente da 0 a 100 mm
Come funzionano le schermate Flip Flow?
Il vaglio a flusso ribaltato meccanico è noto anche come vaglio a flusso ribaltato del tipo a manovella e biella.
Il corpo dello schermo è composto principalmente da cornici dello schermo interne ed esterne. Il telaio interno dello schermo è posizionato sul telaio tramite una molla ammortizzatrice in gomma, mentre il telaio esterno dello schermo è sospeso sul telaio interno tramite una molla a balestra (fibra di vetro). Sotto la spinta della forza esterna, i telai dello schermo interno ed esterno si muovono in modo relativamente parallelo.
Il movimento dei telai dello schermo è guidato dal motore per ruotare l'albero eccentrico. L'albero eccentrico, attraverso la molla dell'asta di spinta, spinge e tira continuamente il telaio dello schermo esterno, provocando un movimento lineare inverso tra i telai dello schermo interno ed esterno. Pertanto, la traversa installata sui telai dello schermo può guidare la piastra flessibile dello schermo per eseguire movimenti alternati di rilassamento e tensionamento. I materiali sulla superficie dello schermo subiranno un movimento armonico ciclico di "rimbalzo-su, caduta-giù, rimbalzo-su", completando così l'operazione di classificazione dello screening strato-per-strato dei materiali.
Struttura della schermata Flip Flow
La macchina vagliatrice è costituita principalmente da un corpo vagliante combinato (telaio vagliante, piastra flessibile, dispositivo di trasmissione a manovella, trasmissione finale, motore, supporto motore, supporto corpo vagliante, molle smorzanti-vibrazioni, coperchio di tenuta, ecc.).
Il telaio dello schermo è collegato tramite elementi elastici potenziati in fibra di carbonio forniti da un produttore tedesco. Questi elementi elastici rimangono intatti anche dopo milioni di deflessioni alternative.
La distanza reciproca tra i componenti è determinata dalle caratteristiche intrinseche dell'attrezzatura e non cambia con la dimensione del carico della vagliatrice. Pertanto, la stabilità di questo tipo di vagli è un vantaggio senza pari rispetto ad altri tipi di vagli flip flow
Schermata Inverti flussoDettagli
Schermata Inverti flussoCaratteristiche
01/ La soluzione per la vagliatura di materiali difficili
L'albero eccentrico trascina i telai dello schermo interno ed esterno per un movimento forzato, produce un movimento relativo nei due telai dello schermo e produce un effetto trampolino nello schermo per ottenere una vagliatura ad alta efficienza.
02/ Bassi costi operativi
Grazie alla sua struttura leggera, richiede e consuma solo poca energia per la guida. Può proteggere l'ambiente e ridurre i costi operativi. Può essere installato e utilizzato su strutture tecniche esistenti, riducendo così i costi di investimento.
03/ Elevata efficienza di screening
Il design e il principio di funzionamento del vaglio flip flow consentono di gestire più materiale rispetto alle tradizionali apparecchiature di vagliatura nella stessa area, migliorando l'efficienza produttiva complessiva.
04/ Forte affidabilità
La velocità del vaglio flip flow meccanico è inferiore a quella della macchina vaglio tradizionale (solitamente inferiore a 600 giri al minuto). La bassa velocità aiuta a ridurre le vibrazioni e il carico meccanico generati durante il funzionamento dell'attrezzatura, prolungandone così la durata.
05/ Nessun materiale bloccante
Una deflessione costante significa che la piastra del vaglio si flette e si riprende sempre in modo elastico durante il funzionamento, e questa azione aiuta a prevenire l'adesione del materiale al vaglio.
06/ Nessun impatto
La molla in gomma che supporta la macchina vagliatrice sostiene solo il peso della macchina vagliatrice nella direzione verticale di lavoro, e la direzione di inclinazione dell'installazione sopporta la forza inerziale della macchina vagliatrice, facendo sì che l'attrezzatura non abbia alcun impatto verticale sulla fondazione, riducendo i requisiti di cuscinetto della fondazione e riducendo gli investimenti aggiuntivi.
Invia le tue esigenze e parla con uno dei nostri ingegneri tecnici del tuo progetto.
Contattaci per il miglior prezzo
Applicazioni per lo schermo Flip Flow
Il Flip Fow Screen è utilizzato nel carbone, nelle operazioni minerarie, nella produzione di aggregati, nella metallurgia, nei trasporti, nell'industria energetica, adatto per la vagliatura a secco e ad umido dei materiali.
|
Processi: |
||
|
Screening di disidratazione |
Rimozione fine/Defangazione |
|
|
Classificazione a secco |
Screening delle dimissioni |
|
|
Screening umido |
Screening secondario |
|
|
Vagliatura fine ad umido |
Screening terziario |
|
|
Materiale: |
||
|
Carbone |
Sabbia |
Antracite |
|
Coca-Cola di carbone |
Ghiaia |
Ceneri |
|
Ganga di carbone |
Scisto |
Basalto |
|
Lignite |
Scorie |
Rombo |
|
Oro |
Gesso |
Vetro recuperato |
|
Rame |
Diamante |
Costruzione mista |
|
Bauxite |
Terra rara...... |
|
Non riesci a trovare il tuo prodotto?
Se il tuo prodotto non è elencato qui, contattaci per sapere se gli schermi Flip Fow EXCT sono o meno la soluzione giusta per la tua applicazione.
Ricorda che puoi anche richiedere un test del prodotto se necessario.
Capovolgi lo schermo sul sito
Applicazioni nell'industria chimica del carbone: risolve le sfide tecniche nella vagliatura fine per le industrie con capacità ultra-elevata -, come l'industria chimica del carbone, dove il raggio di vagliatura è di 12 mm. Nei casi in cui oltre il 90% del materiale viene trattenuto sullo schermo durante lo screening a capacità ultra-elevata-, è stato applicato presso Henan Yima Gasification e Xinjiang Guanghui New Energy, risolvendo con successo compiti di screening che gli schermi vibranti a flusso ribaltato non potevano eseguire.
Applicazioni nell'industria del carbone: risolve le sfide tecniche legate alla vagliatura di particelle di carbone fini, umide e appiccicose. Con un intervallo di schermatura di appena 3 mm, è stato applicato alla miniera Wanli No.1 del gruppo energetico statale e alla miniera di carbone di Lijiahao. Questa apparecchiatura è in grado di gestire particelle di carbone sottili e appiccicose, offrendo un'elevata efficienza e precisione di vagliatura che le apparecchiature post-non possono eguagliare.
Altre applicazioni industriali: in settori come quello degli aggregati e dei metalli non ferrosi, soprattutto nel settore degli aggregati, la vagliatura di 3 - 5mm di materiali umidi e appiccicosi rimane una sfida. L'applicazione di vagli flip flow meccanici risolverà questo problema del settore e ne promuoverà lo sviluppo.
Impianti di produzione
Un prodotto meccanico di alta qualità deve avere un'eccellente attrezzatura utensile. Al fine di garantirne l'accuratezza e soddisfare le esigenze di grandi ordini. Henan Excellent Machinery Co., Ltd possiede 140 set di attrezzature professionali, tra cui un centro di lavorazione a portale a cinque assi, un centro di lavoro per alesatura e fresatura CNC, un centro di lavoro verticale, un centro di lavoro CNC verticale, un centro di lavoro a portale, una macchina da taglio laser, una macchina da taglio laser per tubi, una stazione di lavoro robotizzata per saldatura, un tornio allungato, un centro di lavoro orizzontale CNC, ecc. Attrezzature avanzate di lavorazione e produzione, tra cui sala di spruzzatura ambientale e trattamento termico attrezzature e trattamenti termici superficiali ultra grandi.
Controllo di qualità rigoroso
Allo stato attuale, EXCT ha superato completamente la certificazione del sistema di qualità internazionale ISO9001-2008, un sistema di qualità completo garantisce che dallo sviluppo e progettazione del prodotto, produzione, approvvigionamento e fornitura fino al processo di vendita e assistenza sia stato effettuato un controllo di qualità efficace.

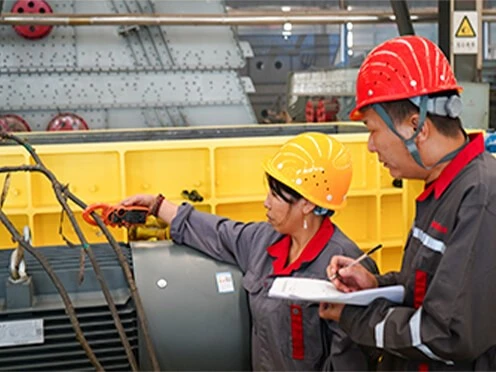

EXCT dispone di un team di ispezione rigoroso e qualificato per garantire il successo del controllo di qualità del prodotto. Il reparto di ispezione qualità dispone di un rigoroso processo di test che attraversa le fasi di approvvigionamento, produzione e installazione delle materie prime per garantire che ogni apparecchiatura consegnata ai clienti sia qualificata.
Invia le tue esigenze e parla con uno dei nostri ingegneri tecnici del tuo progetto.
Ottieni la soluzione di prodotto e il preventivo più adatti gratuitamente!!!
Specifiche Tecniche Generali
Gli EXCT Flip Fow Screen sono personalizzati per ciascun materiale applicativo per fornire la migliore configurazione e soddisfare tutte le vostre esigenze. Per ulteriori configurazioni contattare i nostri ingegneri tecnici.
|
Modello |
Specifiche dello schermo W*L (m) |
Area dello schermo (㎡) |
Dimensione della maglia (millimetro) |
Angolo di inclinazione dello screit Superficie ( grado ) |
ForaggioSdimensione (mm) |
Energia (KW) |
GestioneCapacità (t/h ) |
|
MFF2.0-6.30 |
2.0X6.3 |
12.6 |
3－13 |
20－30 |
Inferiore o uguale a 80 |
22 |
150－400 |
|
2MFF2.0-6.30 |
2.0X6.3 |
25.2 |
Schermo superiore 14－30 Schermo inferiore 3－13 |
20－30 |
Inferiore o uguale a 80 |
37 |
350－650 |
|
QFP 2,2-7,56 |
2.2X7.56 |
16.6 |
3－13 |
20－30 |
Inferiore o uguale a 80 |
37 |
250－500 |
|
2QFP dal 2.2 al 7.56 |
2.2×7.56 |
33.2 |
Schermo superiore 14－30 Schermo inferiore 3－13 |
20－30 |
Inferiore o uguale a 80 |
45 |
450－750 |
|
QFP 2,2-8,82 |
2.2×8.82 |
19.4 |
3－13 |
20－30 |
Inferiore o uguale a 80 |
37 |
250－600 |
|
2MFF2.2-8.82 |
2.2×8.82 |
38.8 |
Schermo superiore 14－30 Schermo inferiore 3－13 |
20－30 |
Inferiore o uguale a 80 |
45 |
500－900 |
|
QFP 2,6-8,82 |
2.6X8.82 |
22.9 |
3－13 |
20－30 |
Minore o uguale a 100 |
37 |
350－750 |
|
2MFF2,6-8,82 |
2.6×8.82 |
45.8 |
Schermo superiore 14－30 Schermo inferiore 3－13 |
20－30 |
Minore o uguale a 100 |
45 |
650－1100 |
|
MFF3.0-8.82 |
3.0X8.82 |
26.4 |
3－13 |
20－30 |
Minore o uguale a 100 |
45 |
400－950 |
|
2MFF3.0-8.82 |
3.0X8.82 |
52.8 |
Schermo superiore 14－30 Schermo inferiore 3－13 |
20－30 |
Minore o uguale a 100 |
75 |
800－1400 |
Servizio Flip Flow Screen
Rapporto di fattibilità del progetto
Progettazione e pianificazione del sito
Selezione e proposta del modello
Calcolo della selezione del modello
Modellazione e disegni 3D
Progettazione civile
Installazione e messa in servizio
Diagnosi remota
Servizio di formazione
Programma di manutenzione
